沈陽化工股份有限公司搬遷改造項目-35kV電壓調節型無功補償裝置

1、項目情況

沈陽化工股份有限公司搬遷改造項目220kV總降站主變 ：S=150000kVA  220kV/35kV，負荷：110000～120000kVA，要求功率因數由目前0.92補償?shù)?.95以上，補償裝置安裝點電壓：35kV

2、治理方案

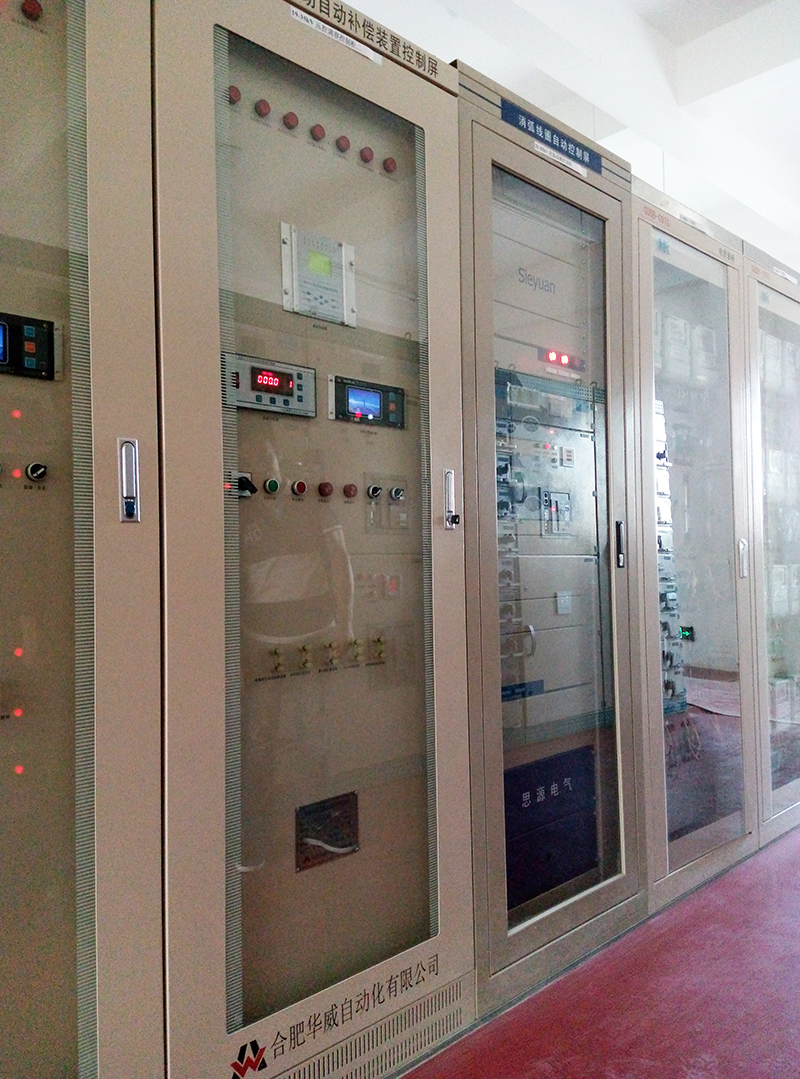

根據負荷特性及用戶要求，采用我公司生產的HWVKC電壓調節型無功自動補償裝置，根據計算安裝容量取20000kvar。裝置通過控制器采集主變信息并計算系統的實時無功功率，自動調節調壓器的檔位，調節電容器端電壓，改變電容器的無功出力，以滿足母線重載、輕載等不同狀態下的無功需求，使系統功率因數始終動態穩定在目標值以上。

3、運行情況

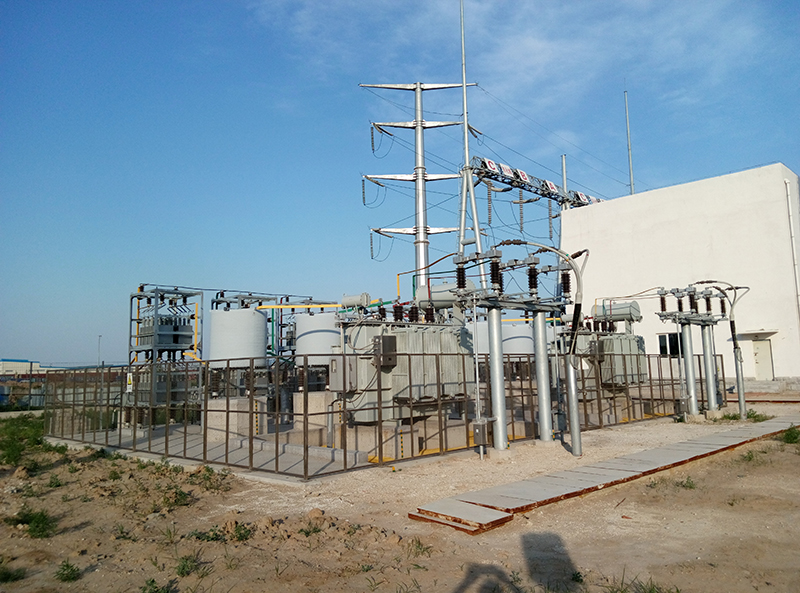

設備于2016年6月投入運行，220kV總降站主變高壓側功率因數補償?shù)?.96以上，設備根據系統無功缺口，自動調節電容器容量無需人工操作，既降低了線路損耗改善電壓質量，也滿足了電力考核要求，達到方案預期效果。
