京東亞洲一號成都新都物流園項目-諧波治理

1、項目情況

京東亞洲一號成都新都物流園和進一二樓五條生產線配置了一批小功率的變頻電機， 電機在運行時產生一定含量的諧波，且返回到供電系統上。諧波不僅增加變壓器的銅耗，還使得電容器易發生故障，縮短了電容器壽命而且產生的諧波電流被放大，使得電容器因過熱、過電壓等而不能正常運行,導致整個配電系統的供電質量下降。現場也因電容器長期投運不上，系統功率因數低，發生被罰款的現象。因此解決諧波帶來的危害刻不容緩。

2、解決方案

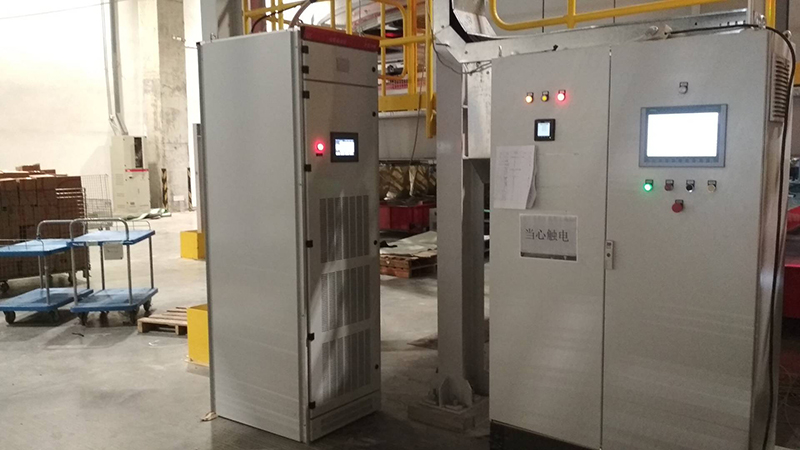

根據現場測試的數據可知，在和進二樓、和進一樓安裝HWAPF-0.4-200A、HWAPF-0.4-300A低壓有源濾波成套裝置，用于濾除生產線上小功率變頻電機產生的諧波。

3、運行效果

APF投運后，系統功率因數有補償前的0.77提高至0.97以上，電流總畸由70%下降至10%左右，消除了電網的無功損耗，抑制了諧波污染，從而降低電網的線損，這不僅提升了電壓合格率，還提高供電質量，有很高的經濟效果。這個成果也可以延長變壓器、開關器件、導線及電纜的使用壽命。
